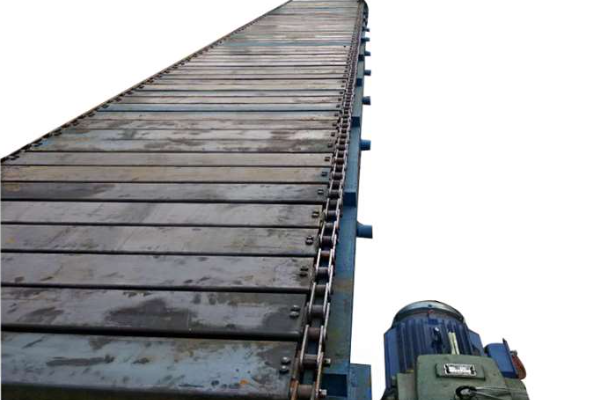

板式輸送機是一種由鏈條驅動的物料輸送設備,通過板條或鱗板承載物料沿輸送線移動。板式輸送機由驅動機構、牽引鏈、板條、機架等組成,通過鏈條驅動板條沿水平或傾斜方向輸送物料。
板式輸送機的優勢特點
- 適用范圍廣:支持固態物料(除高粘度)和成件物品輸送,如礦石、煤炭、電子元件等。
- 輸送能力大:鱗板式輸送機(一般稱為雙鏈有擋邊波浪型板式輸送機)的生產能力可達1000t/h,適合重載場景。
- 長距離與靈活性:可長距離輸送(如30°-35°傾角),彎曲半徑?。?-8m),線路布置更靈活。
- 結構優勢:牽引鏈強度高,運行平穩可靠,使用壽命長,維護方便。
- 適用范圍廣:除粘度物別大的物料除外,一切固態物料或成件物均可用它輸送。
- 板式輸送機布置靈活:鱗板輸送機可在較大的傾角和較小的彎曲半徑的條件下輸送,因此布置的靈活性較大。
- 牽引鏈的強度高,可作長距離輸送,其使用長度可達250米。

板式輸送機的分類方式
板式輸送機的分類方式主要依據結構、安裝形式、運行特征及驅動方式等維度進行劃分。
一、按安裝形式分類
固定式 :適用于長期穩定運行的場景,如工廠生產線。
移動式 :便于搬運和轉移,常見于臨時性或小規模作業。
二、按布置形式分類
水平型 :物料沿水平方向輸送,結構簡單。
傾斜型 :適用于需要改變物料高度的場景。
混合型 :結合水平與傾斜段,滿足復雜輸送需求。
三、按牽引構件分類
套筒滾子鏈式 :承載能力強,適合重載場景。
沖壓鏈式/鑄造鏈式 :成本較低,適用于輕載或短距離。
環鏈式/可拆鏈式 :靈活性高,便于維護和擴展。
四、按牽引鏈數量分類
單鏈式 :結構簡單,運行平穩。
雙鏈式 :承載能力更強,適合大容量輸送。
五、按底板結構分類
鱗板式 :有擋邊波浪型或深型,防跑料效果顯著。
平板式 :無擋邊設計,適用于顆粒狀物料。
六、按運行特征分類
連續式 :物料不間斷輸送,效率高。
脈動式 :存在間歇性停頓,適用于易堵塞物料。
七、按驅動方式分類
電力機械驅動 :通用性強,維護方便。
液力驅動 :適用于長距離、大坡度輸送。
總之,板式輸送機用于物料的連續輸送,尤其適合礦石、煤炭等大宗物料的長距離、高效率運輸,廣泛適用于冶金、煤炭、化工等工業領域。
